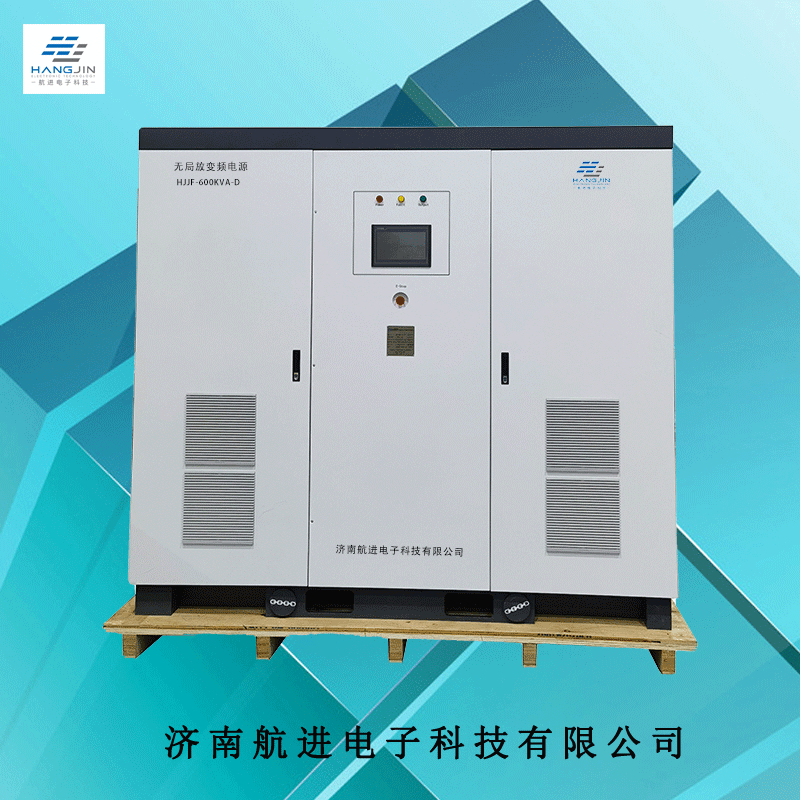

HJJF-600K-D无局放变频电源

发布时间：2024-08-30人气：27

无局放程控变频电源技术方案：

一、无局放变频电源基本特点

l输入输出完全隔离技术，电源安全可靠；

l采用SPWM正弦波脉宽调制技术,反应速度快，输出稳定

lIGBT高频静止逆变，体积小、重量轻、噪音低、效率高；

l采用独特的瞬时值、有效值双环控制方式，控制精度高，波形品质好，可适应各种负载；

l大功率IGBT模块及高集成模块驱动电路，运行可靠，过载能力强，损耗低，效率高；

l适用于阻性、感性、整流性等各种负载；

l具有过热、过流、短路等异常状况保护功能；

l具有设置参数记忆功能、快捷键操作；

l电源电压在线可调，输出频率可设置；

l多种测试模式，适应各种测试调整

2)、无局放变频电源满足以下相关国家规范和本技术要求的规定。

二、无局放程控变频电源基本原理框图


三、无局放变频电源基本电气原理图


四、无局放程控变频电源技术规格书：

型号	HJJF-600K-D
容量	600kVA
输入电压	三相三线+PE 380V±10％，
输入频率	50Hz/60Hz±5Hz
输出制式	单相两线+地线
输出电压	0V-380.0V
电压调节步幅	0.1V
输出波形	标准纯净正弦波
波形失真度	≤3％（阻性负载）FS
输出电流	1578A
输出频率	45.0～300.0Hz，
频率调节步幅	0.1Hz
频率稳定度	≤±0.01％
电压稳定度	≤±1％ FS
源电压效应	≤±0.5％
负载效应	≤±0.5％
效率	≥85％
局部放电量	≤ 20PC 系统整个回路测试

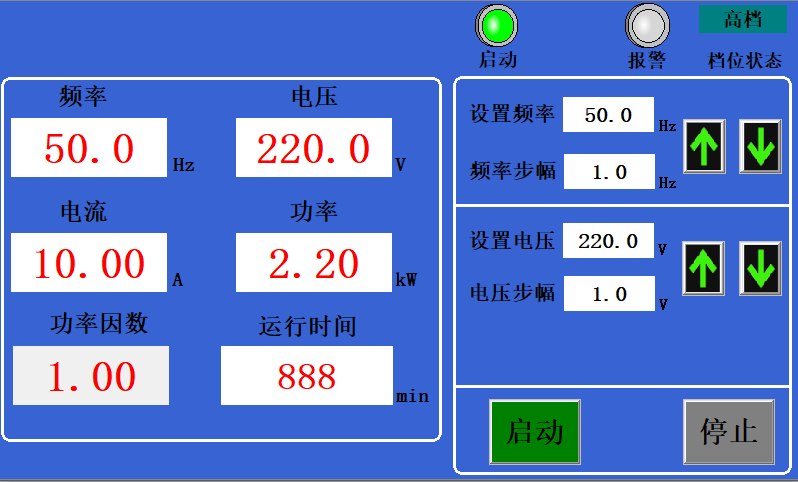

显示	10吋彩色液晶彩色触摸屏
频率显示	四位LCD，分辨力0.1Hz 精度：0.02%读数
电压显示	四位LCD，分辨力0.1V 精度：0.5%读数+0.2%量程
电流显示	四位LCD，分辨力0.1A 精度：0.5%读数+0.5%量程
功率显示	四位LCD，分辨力0.01kW 精度：0.5%读数+0.5%量程
保护	输出过压、过载、过流、过热（85℃±5℃）、短路等保护
功能	保护装置动作后发出报警信号，显示故障代码；
过载能力	1.0Ie≤I输出≤1.1Ie，延时15s 1.1Ie≤I输出≤1.2Ie，延时5s
外部通信接口	RS-485 （MODBUS RTU协议)＆ RJ-45 网口通讯（MODBUS TCP协议)
外壳防护等级	IP20
工作环境	温度：-10℃～40℃ 湿度:10%～90% （25℃，无凝露）、海波高度≤2000m
外形尺寸 (mm)	不大于 2600(宽)×2200(高)×1300(深) （具体以实际为准）
重量（kg）	2500
