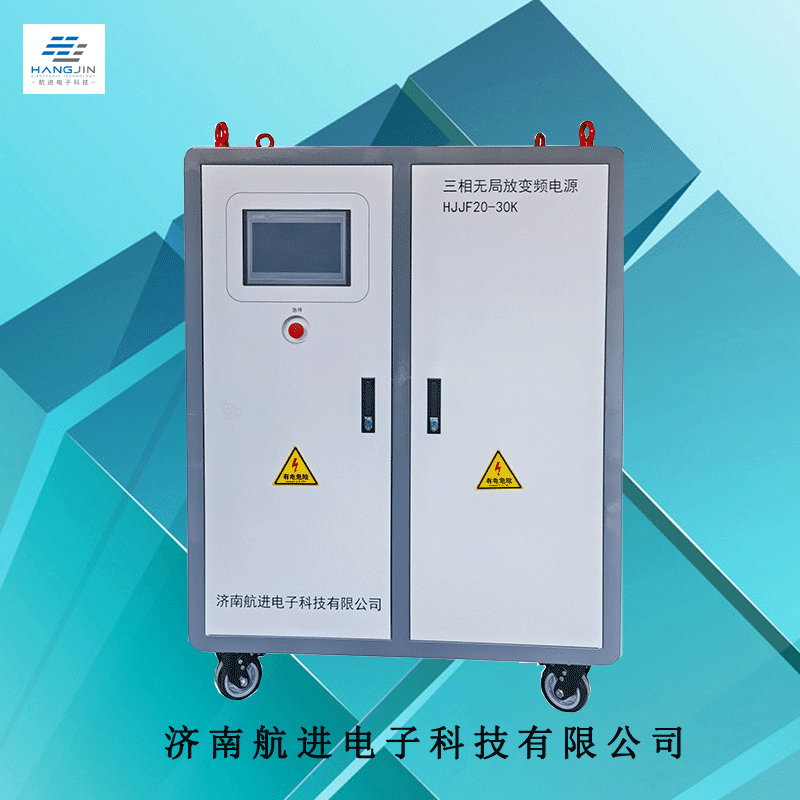

HJJF20-30K 无局放变频电源

发布时间：2024-08-29人气：28

一、设备概述及用途

HJJF20-30k无局放变频电源输出纯净正弦波，达到无局放要求，满足电力变压器局放放电、感应耐压试验过程中对背景条件要求；可为变压器测试提供试验电源。

二、设备使用条件

1、周围空气温度

最高温度： 40℃（使用） 50℃（储存）;

最低温度： -10℃（使用） -20℃（储存）；

最大日温差： 25K；

2、海拔高度：≤1000m；

3、环境相对湿度(在20℃时)： 95%；

4、使用地点：户内外；

5、无火灾及爆炸危险，不含有腐蚀金属和绝缘的气体存在；

6、有一可靠接地点，接地电阻<0.5Ω；

7、安装放置地点平坦，设备安装倾斜度不大于5°；

三、设备设计、制造、验收执行标准

四、设备设计主要技术指标

1、HJJF20-30K无局放变频电源电性能参数

名称		具体参数
型号		HJJF20-30K
容量		30kVA
输入	相数	三相三线+地线
	电压	380V ±10%
	频率	50/60Hz±5Hz
交流输出	相数	三相四线+地线，变压器隔离输出
	输出电压	0-800V (L-L) 单三相切换双出
	负载效应	≤±1% FS
	输出电流	22A
	频率	20.0-300.0Hz 可调节
	调节幅值	0.1Hz
	频率稳定度	≤±0.03%
	总谐波含量	≤2%（阻性负载）
	波形	正弦波
	源电压效应	≤±1% FS
	负载效应	≤±1% FS
	局放放电量	≤5PC
	相位角	120°±1°
显示装置	显示	10吋彩色液晶LCD触摸屏
	输出相电压	分辨率0.1V，精度:±(0.5%读数+(±0.2%量程)
	输出频率	分辨率0.1Hz，精度:±0.02%读数
	输出电流	分辨率0.1A，精度:±(0.5%读数+(±0.5%量程)
	输出功率	分辨率0.1KW，精度:±（0.5%读数+(±0.5%量程)
效率		≥85％
空气噪音		＜80dB (额定电压下3米处)
控制		具有电源故障输出，指示灯及急停按钮；
通讯		RS-485 (modbus rtu 协议) ＆ RJ-45网口（modbus tcp 协议）
保护功能		过流、短路、过载、过热等保护保护装置动作后发出报警信号，显示故障信息
过载能力		120% 30S
抗电强度		输入/输出，对机壳：AC1500V/1min ,漏电流＜20mA
绝缘电阻		输入对输出及对机壳：≥20M (DC1000V)；输出对外壳≥20M (DC500V)
使用环境		温度：-10℃～40℃，湿度:10%～90%（25℃，无凝露）海波高度≤2000m
外形尺寸(WHD)㎜		10001600 800
重量㎏		450
