1）、无局放变频电源基本特点
l输入输出完全隔离技术，电源安全可靠；
l采用SPWM正弦波脉宽调制技术,反应速度快，输出稳定
lIGBT高频静止逆变，体积小、重量轻、噪音低、效率高；
l采用独特的瞬时值、有效值双环控制方式，控制精度高，波形品质好，可适应各种负载；
l大功率IGBT模块及高集成模块驱动电路，运行可靠，过载能力强，损耗低，效率高；
l适用于阻性、感性、整流性等各种负载；
l具有过热、过流、短路等异常状况保护功能；
l具有设置参数记忆功能、快捷键操作；
l电源电压在线可调，输出频率可设置；
l多种测试模式，适应各种测试调整
2)、无局放变频电源满足以下相关国家规范和本技术要求的规定。
标准号 | 标准名称 |
GB1094 | 电力变压器 |
JB/T 9641 | 试验变压器 |
GB/T311.1 | 高压输变电设备的绝缘与配合 |
GB/T 16927 | 高电压试验技术 |
GB/T 15164 | 油浸式电力变压器负载导则 |
GB2900 | 电工名词术语 |
GB5273 | 变压器、高压电器和套管的接线端子 |
GB156 | 包装贮运标志 |
GB10237 | 电力变压器绝缘水平和绝缘试验外绝缘的空气间隙 |
GB4793-1984 | 电子测量仪器安全要求 |
GB/T3859.2-1993 | 半导体变流器 应用导则 |
GB/T4705 | 耦合电容器及电容分压器 |
GB7354 | 局部放电测量 |
GB10229 | 电抗器 |
3）、无局放程控变频电源基本原理框图
4）、无局放变频电源基本电气原理图

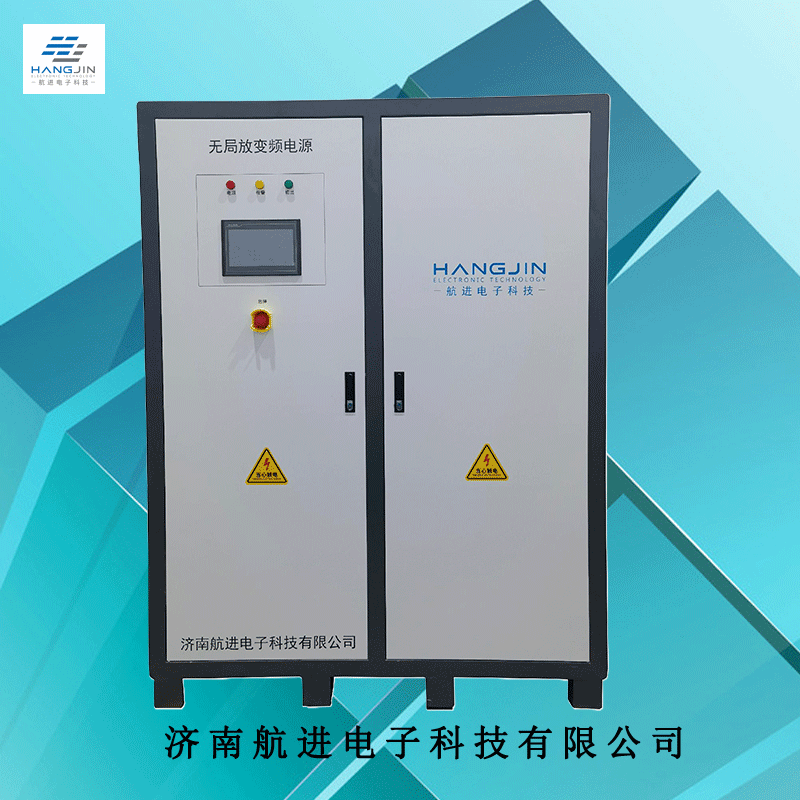

5）、HJJF10-300K-DT无局放变频电源技术规格书：
型号 | HJJF10-300K-DT | |
容量 | 300kW | |
输入电源 | 三相四线+PE 380V±15％，50/60Hz±5Hz | |
输
出 | 相数 | 单相两线+PE |
电压 | 电压0-400V, 分辨率0.1V | |
最大电流 | 750A | |
频率 | 10.00～300.00Hz 调节分辨率：0.01Hz | |
波形 | 正弦波 | |
负载稳定度 | ≤±1% FS | |
源电压效应 | ≤±1% FS | |
频率稳定度 | ≤±0.1% FS | |
总谐波含量 | ≤3% 阻性负载（THD）FS | |
操作显示 | 10吋 彩色液晶触摸屏 | |
显 示 装 置 | 电压 | 分辨率0.1V， 精度:±0.5%读数+(±1%量程) ±2个字 |
频率 | 分辨率0.01Hz，精度:±0.5%读数 | |
电流 | 分辨率0.1A ；精度:±0.5%读数+(±0.5%量程)±2个字 | |
功率 | 分辨率0.1kW；精度:±0.5%读数+(±1%量程)±2个字 | |
效率 | ≥85% | |
局放量 | 10pc (配合无局放滤波装置系统整体测试) | |
保护 | 过载、过流、过热、短路等保护 | |
调制方式 | SPWM调制 | |
输出 | 变压器隔离输出 | |
冷却方式 | 强制风冷 | |
保护 | 过载、过流、过热、短路等保护 | |
报警功能 | 保护装置动作后发出报警信号，显示故障信息； | |
外壳防护等级 | IP20 | |
通讯口 | RS485通讯 ＆RJ-45 MODBUS协议 | |
尺寸（宽*高*深）（mm） | 电源主机：1500*2000*1200 输出滤波器： 800*1500*1000 | |
重量（整体） | 约3000kg | |
使用环境 | 温度：-10℃～45℃ 湿度：10%～90%（25℃，无凝结）、海拔高度≤1000m | |
