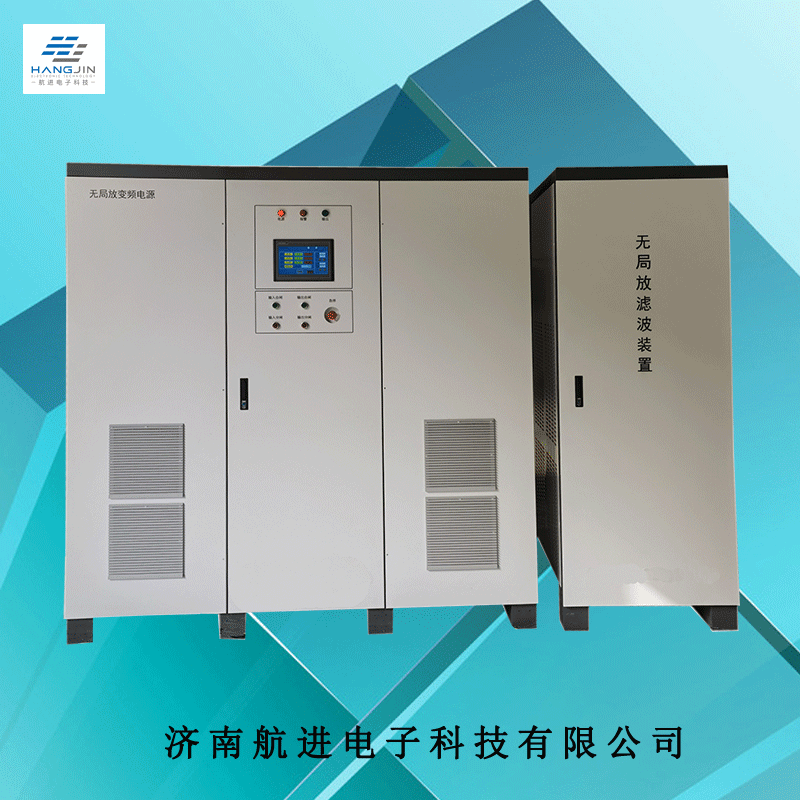

500kW 无局放变频电源（HJJF-500K）

发布时间：2023-06-09人气：388

一、设备概述及用途

500KVA无局放变频电源输出纯净正弦波，达到无局放要求，

满足电力变压器局放放电、感应耐压试验过程中对背景条件要求；

可为变压器空载损耗、负载试验、温升试验提供试验电源。

二、设备使用条件

1、周围空气温度

最高温度： 40℃（使用） 50℃（储存）；

最低温度： -10℃（使用） -20℃（储存）；

最大日温差： 25K；

2、海拔高度：≤1000m；

3、环境相对湿度(在20℃时)： 95%；

4、使用地点：户内外；

5、无火灾及爆炸危险，不含有腐蚀金属和绝缘的气体存在；

6、有一可靠接地点，接地电阻<0.5Ω；

7、安装放置地点平坦，设备安装倾斜度不大于5°；

三、设备设计、制造、验收执行标准

三、HJJF-500k无局放变频电源技术规格书

名称		具体参数
型号		HJJF-500k
容量		500kVA
输入	相数	三相三线+地线
	电压	400V ±10%
	频率	50/60Hz±5Hz
交流输出	相数	三相四线+地线，变压器隔离输出
	输出电压	0-1000V (L-L)
	电压稳定度	≤±1%
	频率	30-300.00Hz
	调节幅值	0.01Hz
	频率稳定度	≤±0.01%
	源电压效应	≤±1%
	波形失真度	≤2%（阻性负载）
	波形	正弦波
	负载效应	≤±1%
	局放放电量	≤10PC（满足输入400V，输出0-1kV技术要求，装置成套供应，确保变频电源本体的局放水平。）
	三角相位角	120°±1°

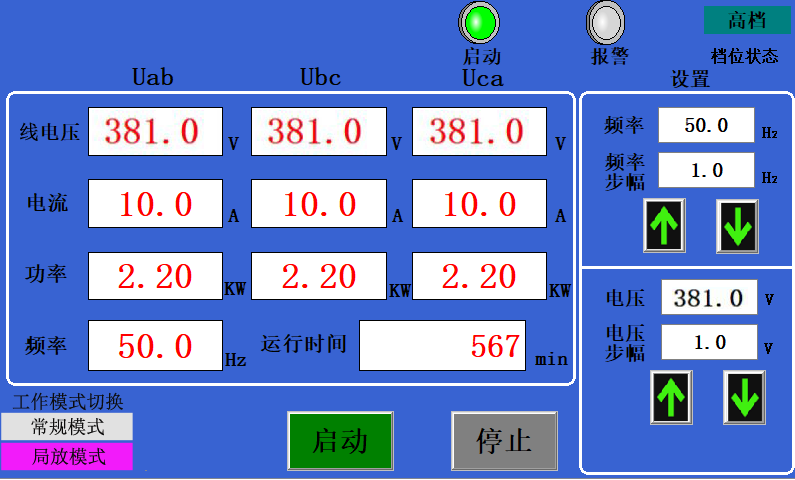

显示装置	显示	10吋彩色液晶LCD触摸屏
	输出相电压	分辨率0.1V，精度:±(0.5%读数+(±0.2%量程)
	输出频率	分辨率0.1Hz，精度:±0.02%读数
	输出电流	分辨率0.1A，精度:±(0.5%读数+(±0.5%量程)
	输出功率	分辨率0.1KW，精度:±（0.5%读数+(±0.5%量程)
效率		≥85％
控制		输入分闸/合闸，输出分闸/合闸，按钮控制（采用电动操作机构），具有电源故障输出，指示灯及急停按钮；
保护功能		输出：过流、短路、过载、过热等保护
抗电强度		输入、输出，对机壳：AC1500V/1min ,漏电流＜20mA
绝缘电阻		输入、输出，对机壳：≥20M (DC500V)
使用环境		温度：-20℃～45℃，湿度:10%～90%（25℃，无凝露）海波高度≤2000m
