PTDL-100电压互感器短路承受能力试验装置

发布时间:2022-11-14人气:614






概述:

电压互感器是变电站重要一次设备,突发短路是电力系统运行常见故障之一,电压互感器按照国家标准需要承受一定时间的突发短路工况而不被损坏。因此短路承受能力试验是电压互感器型式评价中一项重要试验,根据国标要求,试验方法可在电压互感器一次绕组侧励磁,二次绕组侧短路,也可以将一次绕组端子短接,二次绕组侧励磁。现有国内试验设备大多在一次侧励磁,试验设备电压等级较高,电源容量较大,对人员操作安全性也要求较高,在操作控制上,波形采集及控制输出需要额外增加装置。

自主研制的电压互感器短路承受能力试验装置,在二次绕组励磁,输出100V或者100/V,通过毫秒计时器进行自动控制试验时间,采用示波器监视采集施加电源波形,可实现35kV及以下电压互感器短路承受试验。

本装置集成了试验时所需要的全部设备(部件),并将这些设备(部件)有机地联结在一起,实现自动化操作。


技术特点:

1、本装置集成调压器、控制开关、计时器、峰值电压表、示波器等,使用更加方便;

2、采集控制功能:控制调压器输出具有完备的过流保护,上下限位功能;可采集试验变压器输出电压峰值有效值及波形、试验变压器输出电流信号;具有可任意设定试验时间,通电自动计时,到时自动断电的功能。

3、试验过程操作简单。

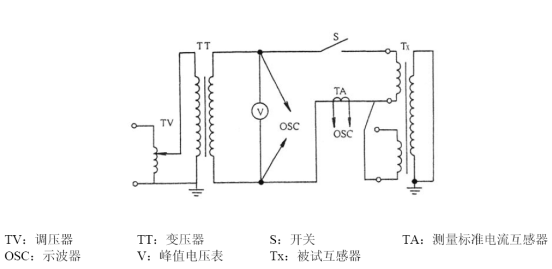

工作原理



一、整体技术指标

1额定输入:三相四线 380V

2额定容量:50kVA

3额定输出:2绕组  100V100/V

4可接入电压互感器等级:6kV~35kV

二、短路承受能力试验控制平台功能指标

1额定输入:三相四线 380V   50kVA

2额定输出:AC 0~420V连续可调,50kVA

三、试验变压器技术指标

1额定输入:AC  420V

2额定输出:100V100/V

3额定容量:50kVA
