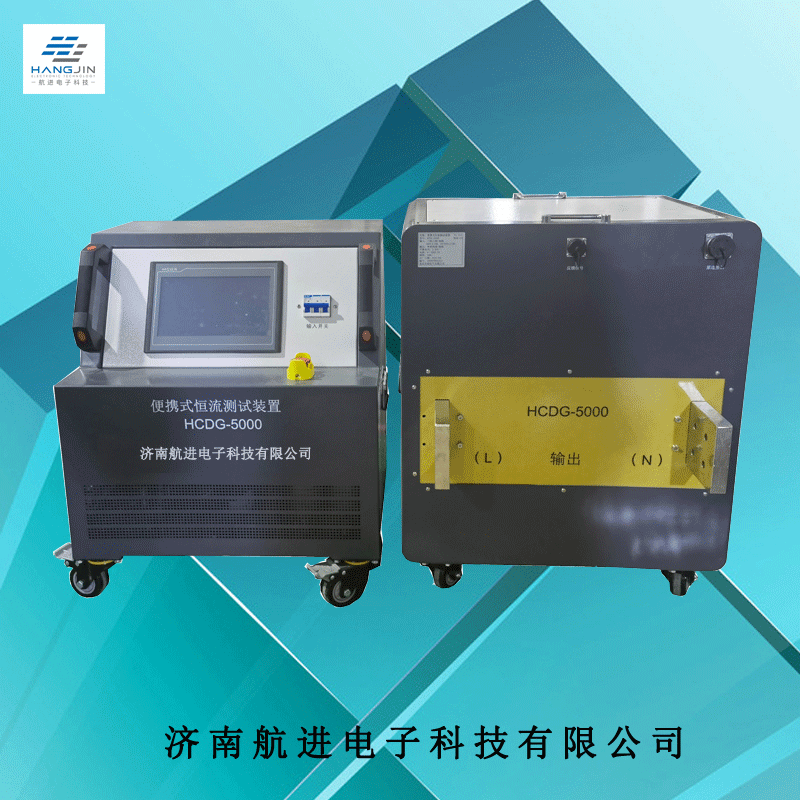

HJ56系列交流恒流源（H56-5000A/6V）

界面展示

一、产品概述

 H56系列交流恒流源采用SPWM高频脉宽调制，IGBT实现输出，可以调整输出电流及频率，响应速度快，恒流精度高、能长期稳定工作。并且能够克服由于电网电压波动、回路电阻变化、产品内阻变化所引起的电流变化，不受人为因素的影响；体积小，效率高，可靠性和维护成本相对于传统调压器方式具有明显优势；人机接口界面良好，能与先进的生产线系统配套使用，也可单独使用。

1.1 产品特点

＊采用IGBT驱动及SPWM调制技术，产品稳定可靠，响应速度快，效率高，

＊采用双闭环反馈控制，产品输出性能稳定，

＊可调频，输出频率可调节（提供多种频率选择），

＊可显示实时电流、电压、频率、功率、功率因数、时间等多种参数，

＊具备多种通讯功能RS232/485，MODBUS-RTU 工业串行口协议及0-5V/10V模拟量，

＊具备兼容各种测试系统能力，

＊智能温控风机控制，降低噪音，延长使用寿命

＊具有多组测试功能，可设定渐变、步阶、阶梯模式，可设置循环次数 （选配）

 二、主要用途及适用范围

H56系列交流恒流源主要用于特定产品电流热效应测试和应用的场所，

如断路器、熔断器、热继电器、磁力启动器等保护性开关及各类变压器等需要设定额定电流、动作电流、短路电流等热效应进行测试的场合及校验 验证部门（计量所、质检所）等单位。

三、工作原理框图如下：

图1 工作原理框图

四、技术参数：
