HJJF-1000KVA三相无局放变频电源

一、设备概述及用途

   HJJF-1000k无局放变频电源输出纯净正弦波，达到无局放要求，满足电力变压器局放放电、感应耐压试验过程中对背景条件要求； 可为变压器测试提供试验电源。

二、设备使用条件

1、周围空气温度

最高温度：  40℃（使用）  50℃（储存）;

最低温度： -10℃（使用） -20℃（储存）；

最大日温差： 25K；

2、海拔高度 ：≤1000m；

3、环境相对湿度(在20℃时)： 95%；

4、使用地点： 户内外；

5、无火灾及爆炸危险，不含有腐蚀金属和绝缘的气体存在；

6、有一可靠接地点，接地电阻<0.5Ω；

7、安装放置地点平坦，设备安装倾斜度不大于5°；

三、无局放变频电源技术参数：

名称:无局放变频电源

型号：HJJF-1000KVA

容量：1000kVA

交流输入

相数：三相三线+地线

电压：380V±10%

频率：50/60Hz±5Hz

交流输出

相数：三相四线+地线 ，变压器隔离输出

电压：0-3000V (L-L)

电压稳定度：≤±1%

频率：45-200Hz

调节幅值：0.1Hz

频率稳定度：≤±0.01%

源电压效应：≤±1%

波形失真度：≤3%（阻性负载）

波形：正弦波

负载效应：≤±1%

局放放电量：≤10PC

三角相位角：120°±1°

显示装置:显示：10吋彩色液晶LCD触摸屏

输出相电压：分辨率0.1V，精度:±(0.5%读数+(±0.2%量程)

输出频率：分辨率0.1Hz，精度:±0.02%读数

输出电流：分辨率0.1A，精度:±(0.5%读数+(±0.5%量程)

输出功率：分辨率0.1KW，精度:±（0.5%读数+(±0.5%量程)

效率：≥85％

控制：输入分闸/合闸，输出分闸/合闸，按钮控制（采用电动操作机构），

具有电源故障输出，指示灯及急停按钮；

保护功能：过流、短路、过载、过热等保护

抗电强度：输入、输出，对机壳：AC1500V/1min:,漏电流＜20mA

绝缘电阻：输入、输出，对机壳：≥20M (DC500V)

使用环境：温度：-20℃～45℃，湿度:10%～90%（25℃，无凝露）海波高度≤2000m

外形尺寸(W*H*D)㎜：电源本体：4500（宽）*2200（高）*1400（深）

重量㎏：6500Kg

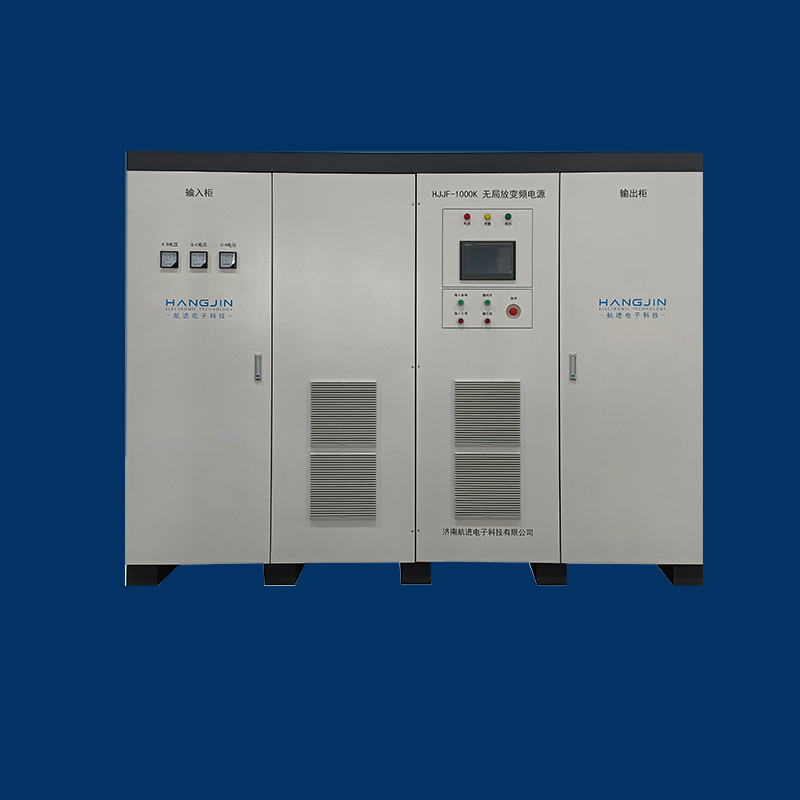

四、无局放变频电源界面外观展示图
